VTS представляет пластинчатый рекуператор PREMIUM
В мире получают интенсивное развитие тенденции энергосбережения и экологически эффективных технологий. Одним из способов сокращаения энергозатрат служит применение вентиляционных систем и систем кондиционирования с рекуперацией энергии.
Использование технологий рекуперации энергии, кроме очевидных экологических преимуществ, обеспечивает значительную выгоду для влдаельцев от сокращения эксплуатационных расходов на работу вентиляции или кондиционирования воздуха.
Эффективность рекуперации энергии оценивается в виде процентного показателя. Различают понятия полной, явной, сухой и скрытой рекуперации.
В каждом случае учитывают и сравнивают параметры приточного и вытяжного воздуха. Причем для конкретного устройства показатель энергоэффективности определяется также исходя из характеристик по расходу и скорости воздушного потока на входе теплообменника и на выходе из него,
Для унификации и с целью избежать манипулирования методами для определения эффективности рекуперации Европейской Комиссией принят документ: «ПОСТАНОВЛЕНИЕ КОМИССИИ (ЕС) № 1253/2014 от 7 июля 2014 года о применении Директивы 2009/125 / EC Европейского парламента и Совета в отношении экологического дизайна (ErP 2016 - Ecodesign 2016 ) и требований к вентиляционным установкам», определяет формулу и требования для расчета эффективности рекуперации энергии.
Принятая формула отвечает европейским отраслевым стандартам EN 13053 и EN 308. Формула ограничивается до так называемой сухой рекуперации при постоянной разнице температур 20 °К между температурами воздуха в помещении и за его пределами, сбалансированных расходов приточного и вытяжного потоков воздуха, а также требует соблюдения требуемых минимальных значений эффективности рекуперации энергии. Таким образом, с первого января 2016 года минимальным КПД считается показатель в 63% для вторичных систем рекуперации тепла и 67% для других систем (причем смесительные камеры не считаются системами рекуперации энергии).
VTS, чтобы облегчить выбор оборудования, соответствующего требованиям Ecodesign 2016, предлагает вариант рекуперации тепла премиум-класса на основе перекрестноточных рекуператоров. Показатели эффективности сухой рекуперации для варианта PREMIUM выше, чем для стандартного варианта (STANDARD), приблизительно на 20% процентных пунктов, то есть примерно на 30-40%, и их значения приведены ниже.
Например, для вентиляционного агрегата при стандартном решении показатели эффективности составили 45 %, а при использовании опции PREMIUM – 67%.
В дополнение к минимальному требованию к эффективности Регламент Комиссии ЕС также налагает обязательство использовать байпас воздуха в системах рекуперации. Поэтому VTS также добавил такой байпас в агрегатах VS 10 – VS 15.
Для большей эффективности рекуперации тепла требуется более крупное оборудование. Следовательно, вентиляционные установки с рекуперацией PREMIUM будут длиннее, чем установки со стандартной рекуперацией, на 366-730 мм, в зависимости от размера оборудования и конфигурации потока.

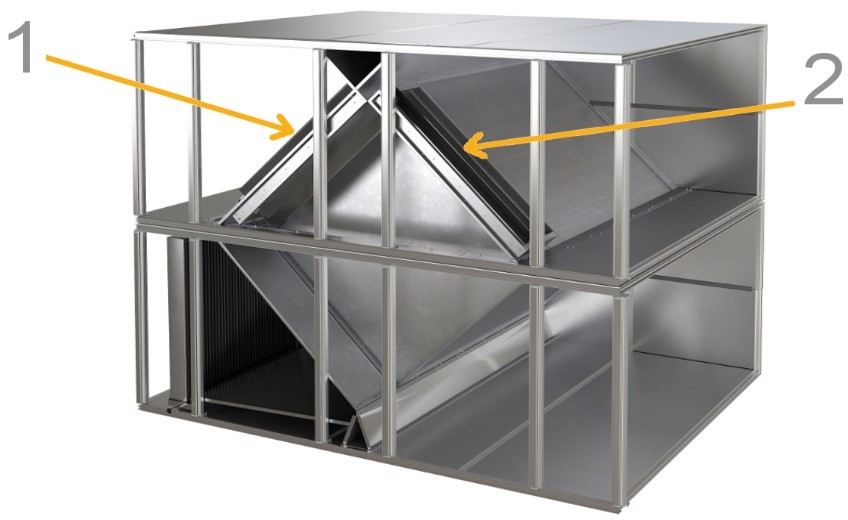

С внедрением рекуператоров с рекуперацией PREMIUM, VTS предлагает встроенные смесительные камеры в неиспользуемое байпасное пространство рекуператора.:
1 – воздушный клапан байпаса
2 – воздушный клапан для камеры смешивания в блоках перекрестноточного рекуператора с камерой смешивания (PM)
Со стороны движущегося из помещения воздуха, аналогично клапану байпаса, установлен воздушный клапан, при открывании которого вытяжной воздух подается в канал байпаса, где и происходит смешивание потоков воздуха в требуемом соотношении. После смешивания поток воздуха поступает на далее расположенные по ходу движения приточного воздуха элементы.

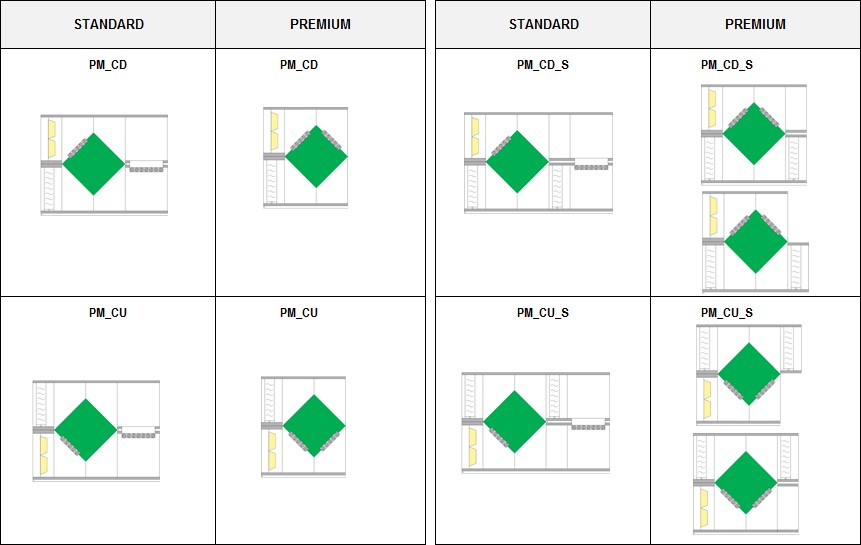

Интеграция смесительной камеры с теплообменником перекрестного потока существенно меняет внешний вид агрегата и его конфигурацию. Элементы, эквивалентные перекрестно-поточным теплообменным блокам со смесительной камерой, представлены ниже.
Аналоги блоков перекрёстного теплообменника с камерой смешивания

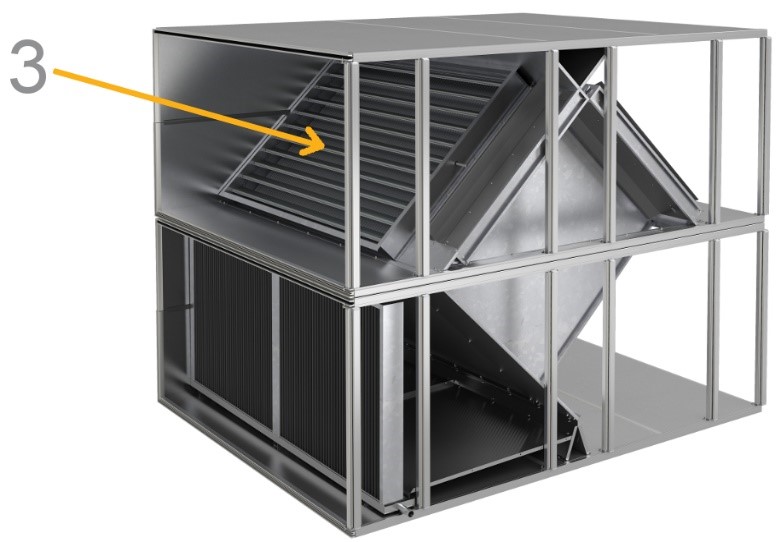

Чтобы обеспечить правильную работу теплообменника для рекуперации холода, этот теплообменник оснащается на заводе-изготовителе заслонками, закрывающими приток в теплообменнике с перекрестным потоком.
3 – воздушный клапан – перекрывает подачу приточного воздуха на перекрестноточном рекуператоре.
Поскольку смесительная камера перемещается в байпасное пространство, устройства с перекрестноточным рекуператором с камерой смешивания с опцией PREMIUM обычно короче, чем системы со стандартной опцией. Разница находится в пределах 366–720 мм в зависимости от модели.
Благодаря опциям PREMIUM предложение VTS не только соответствует требованиям ЕС, но и является важным шагом в повышении конкурентоспособности вентляционных агрегатов серии VENTUS.
