Приточно-вытяжная вентиляционная установка Mycond MV-S (I): рекуперация, строение, преимущества
Приточно-вытяжная вентиляция - обязательное решение для снабжения свежим воздухом частных домов, торговых и развлекательных центров, кинотеатров, спортивных сооружений, супермаркетов, складов и множества общественных, производственных и коммерческих объектов.
Есть различные варианты организации вентиляции в помещениях - с принудительной приточной вентиляцией и естественной вытяжке отработанного воздуха, с естественным притоком свежего воздуха через проветриватели и принудительной вытяжкой загрязненного воздуха. Но наиболее полный контроль за подачей на каждого человека требуемого по нормам свежего воздуха и гарантированного удаления вытяжного воздуха обеспечивают автоматически управляемые приточно-вытяжные установки.
Для каждого типа объектов существуют свои ограничения и требования к системам вентиляции, часто подача и удаление воздуха связаны с его обработкой - очисткой, нагревом или охлаждением. Потому приточно-вытяжные системы тесно взаимосвязаны с инженерными сетями отопления и кондиционирования помещений.
Сокращение потерь энергии: теплообменники - рекуператоры
В современных системах приточно-вытяжной вентиляции, особенно для бытовой или коммерческой сферы, обязательно используется технология рекуперации энергии: зимой тепло из удаляемого воздуха в специальных теплообменниках - рекуператорах переходит к поступающему извне холодному воздуху и нагревает его. Летом - рекуператоры работают наоборот - на сохранение прохлады в помещениях, охлаждая внешний нагретый воздух. Системы с байпасом позволяют осуществлять подачу свежего воздуха в обход рекуператора.
Инновационные технологические разработки конструкций теплоутилизаторов помогают львиную долю тепла оставить внутри помещения. Эффективность рекуперации тепла может достигать 75-90%!
Recuperatio — в переводе «возврат». Сокращение потерь энергии дает возможность значительно снизить затраты на отопление, а летом - уменьшить нагрузку на систему кондиционирование. Потому, что реально доказано на практике, вентиляционные установки с рекуперацией тепла - современное энергоэффективное оборудование, лучшее для применения в коммерческой или бытовой сфере.
Типы рекуператоров: достоинства и недостатки
К наиболее распространенным типам рекуператоров относятся:
- Гликолевый теплообменник. Теплоносителем выступает смесь гликоля и воды или просто вода.Тепло удаляемого воздуха через теплообменник, расположенный в канале вытяжки, передается циркулирующему в нем теплоносителю. Подогретый теплоноситель с гликолем поступает в нагреватель-теплообменник, расположенный в секторе притока. постоянную циркуляцию теплоносителя обеспечивает насос, регулируя работу которого можно изменять эффективность теплопередачи.
- Роторный теплообменник - регенератор. Вращающийся барабан переменно проходит приточный канал и вытяжную часть агрегата. Ротор заполнен гофрированными лентами и полосами из алюминия, обеспечивающими сквозное прохождение воздуха. Тепло вытяжного воздуха через нагретый наполнитель ротора при вращении ротора передается входящему холодному воздуху. Эффективность передачи энергии выше, чем у гликолевых рекуператоров.
- Наиболее часто используемый пластинчатый рекуператор. Теплообмен осуществляется через проводящие тепло пластины, которыми разделены потоки притока и вытяжки. Материал пластин - метал (алюминий, медь), пластик, бумага. В зависимости от материала теплообменника происходит не только обмен теплом, но и влагой (в теплообменнике из целлюлозы). Потоки притока и вытяжки разделены.
Разберем особенности работы рекуператоров. Плюсы и минусы каждого варианта отображены в следующей таблице:
|
Тип |
Плюсы |
Минусы |
|
Гликолевый |
1. Компактность габаритные размеры, подходит для раздельных приточных и вытяжных систем 2. Удаленный монтаж секций в вытяжном и приточном каналах 3. Разделенные потоки воздуха, загрязнения из вытяжного не передаются приточному воздуху |
1. Невысокий КПД. 2. Потребность постоянного электропитания и контроля за теплоносителем. |
|
Роторный |
1. Регенерация тепла и влаги. 2. Высокий коэффициент эффективности. 3. Возможность работы при низких температурах. 4. Простое управление расходом. |
1. Попадание части вытяжного воздуха (до 10%) в приточный канал 2. Более сложная механическая часть (ременной привод, двигатель, нагреватель) 3. Большее потребление энергии 4. За счет поочередно прохождения микроканалами вытяжного и приточного воздуха часть бактерий, вирусов, запахов и прочих загрязнений из вытяжки попадает в приточный канал. |
|
Пластинчатый |
1. Высокий коэффициент теплопередачи, зависит от материала пластин 2. Отсутствие механических частей, долгий срок службы. 3. Герметичность и разделение каналов. |
1. Зависимость КПД от материала теплообменника 2. В бумажном теплообменнике передача влаги, ограниченный срок службы. 3. Угроза обмерзания при низких температурах. |

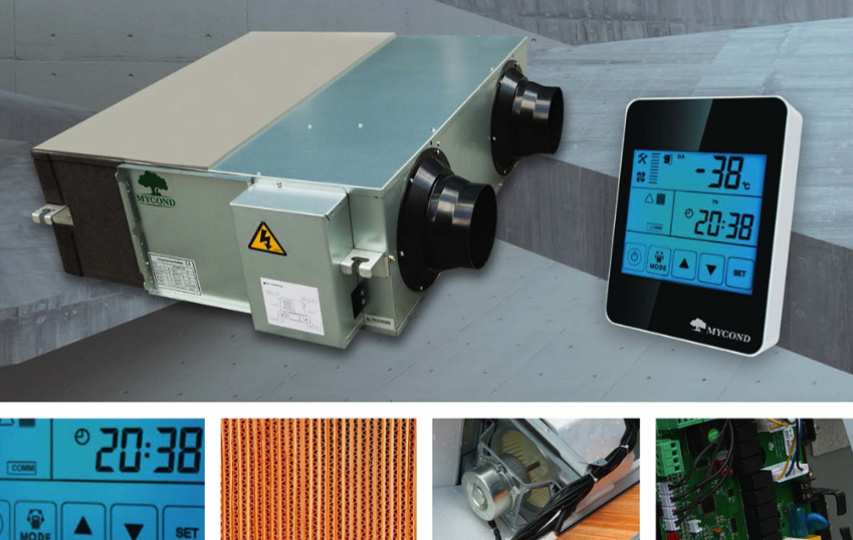

Конструкция приточно-вытяжной установки MYCOND MV-S (I)
Вентиляционные установки MYCOND MV отличаются широким диапазоном производительности и отличными показателями энергоэффективности. Они применяются в системах вентиляции жилых и коммерческих объектов. Кроме регулируемого воздухообмена, вентустановки серии MV отличаются качественной очисткой воздуха, тихой работой и современным управлением.
Корпус надежно защищен от коррозии, оснащен интеллектуальной системой защиты от замерзания, возможностью регулирования скорости вентиляторов. У корпуса надежная звукотермоизоляция и компактные монтажные размеры.
Составляющие компоненты:
- пластинчатый рекуператор:
- трехступенчатые высоконапорные вентиляторы;
- воздушные фильтры;
- четыре встроенных датчика температуры;
- байпас;
- автоматика управления.
Конструкция прочная, просто монтируется, установка малошумная в работе, может устанавливаться как во вспомогательном помещении, так и непосредственно в помещении которое обслуживается. Она подсоединяется к системе круглых воздуховодов с системой репределительных анемостатов и заборных решеток.
Принцип работы вентиляционной установки MYCOND MV-S (I)

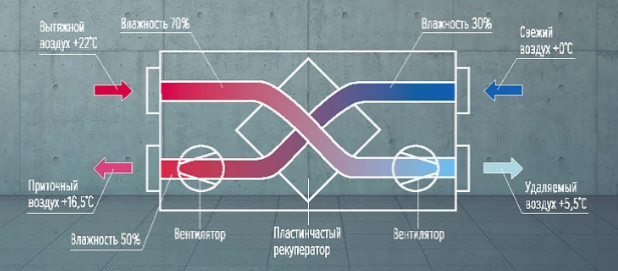

Работа вентиляционной установки заключается в регулируемой подаче свежего воздуха в помещения по одной сети воздуховодов и удалении отработанного воздуха в противоположном направлении по другим воздуховодам - из помещений. Вытяжной поток, проходит через пластинчатый рекуператор, где передает тепло (влагу) входящему воздуху.
Приходящий воздух от 0 °С нагревается до 16, 5 °С, а уходящий воздух охлаждается от 27 °С до 5,5 °С. Уровень рекуперации тепла - до 75 %, рекуперации влаги - до 65%. Настраиваемая скорость вентилятора дает возможность выбрать экономичный или более интенсивный режим работы установки.
С помощью сенсорного программируемого пульта можно настроить недельный график работы вентиляции. Через протокол Modbus осуществляется удаленное управление вентиляционной установкой. Есть управление внешним калорифером, можно подключить вентустановку к системе "умный дом".
Применение
Климатическое оборудование британского бренда MYCOND разработано с учетом актуальных запросов Заказчиков, для удобства пользователей и их максимального комфорта. Доступные цены, высокое качество и надежность оборудования Mycond объясняет его популярность на европейском рынке.
Приточно-вытяжные установки MYCOND серии MV-S (I) нашли широкое применение в системах вентиляции жилых, коммерческих объектов: в квартирах, частных коттеджах, в офисах, маркетах, складах, банковских или в учебных учреждениях.
