Компактные подвесные вентиляционные агрегаты VTS VENTUS N-TYPE

Вентиляционные канальные установки Ventus N-Type могут устанавливаться в подпотолочном пространстве в строениях, где нет отдельных помещений под вентиляционное оборудование. Интегригруются в систему прямоугольных воздуховодов, предназначены для подвесного монтажа.

Отличаются высокой энергоэффективностью, благодаря возможности использования секции пластинчатого перекрестно-точного рекуператора.

Посекционная компоновка позволяет пользователю побрать нужную конфигурацию, с требуемой функциональностью, без лишних затрат. VTS предлагает линейку подвесных вентиляционных агрегатов канального монтажа из 4-х типоразмеров, обеспечивающих общий диапазон производительности от 700 до 8500 м3/ч.

В составе каждого типоразмера имеются отдельные элементы, реализующие следующие возможности:

• рекуперация тепла (энергоутилизация);
• фильтрация воздуха (фильтры класса EU4, EU5, EU7);
• нагрев водяной;
• нагрев электрический;
• охлаждение фреоновое, с прямым испарением;
• охлаждение водяное;
• шумоглушение

Преимущества подвесных вентиляционных установок Ventus N-Type

Экономически выгодные агрегаты VENTUS N-type адаптированы для применения на объектах, у которых обогрев, кондиционирование и вентиляция реализованы через систему воздушных каналов — воздуховодов прямоугольного сечения.

Размещение: подвесной монтаж

Агрегаты приспособлены для длительной эксплуатации, с широким диапазоном температурных условий окружающей среды.

Немедленная доступность — возможность немедленной, комплектной и непрерывной поставки.

Вентиляторы типа Plug Fan с прямым приводом — вентиляторные группы в агрегатах VTS VENTUS N-type отвечают требованиям по экологичности и энергоэффективности, Директиве ERP 2015.

Надежный и прочный корпус — изготовлен по технологии "Monocoque", конструкция и отличные механические свойства соответствуют стандарту PN-EN 1886 в течение всего времени эксплуатации.

Автоматика — контроллер, работающий совместно с интерфейсом пользователя (пультом ДУ) HMI OPTIMA и гарантирующим удобство и простоту регулирования параметров системы вентиляции и кондиционирования.

Программа подбора NCAD — отличная платформа для выбора необходимых функций обработки воздуха, расчета параметров агрегата и подбора по исходным данным наиболее удобной для монтажа компактной конфигурации.

Привлекательная цена и разнообразие моделей — оборудование с выгодным ценовым и функциональным диапазоном.

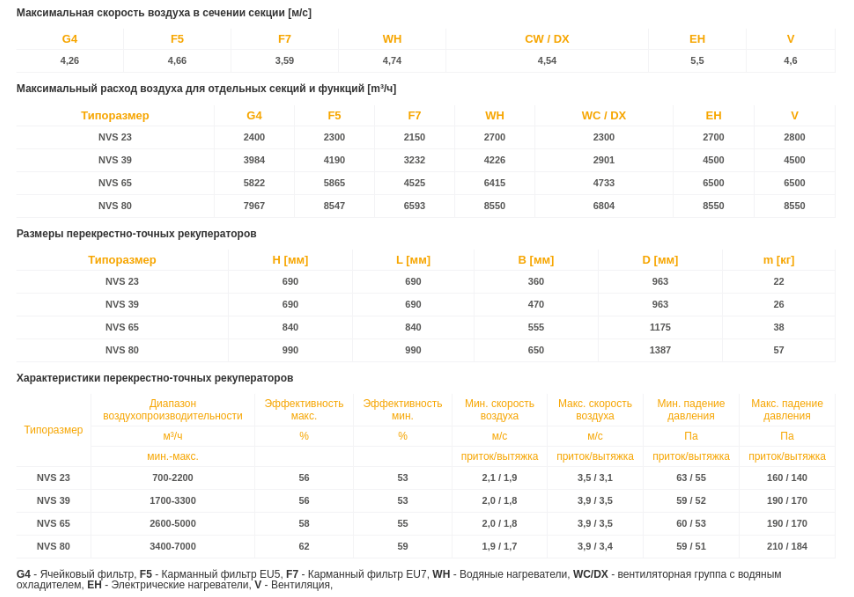

​Технические характеристики и габаритные размеры VTS VENTUS N-type

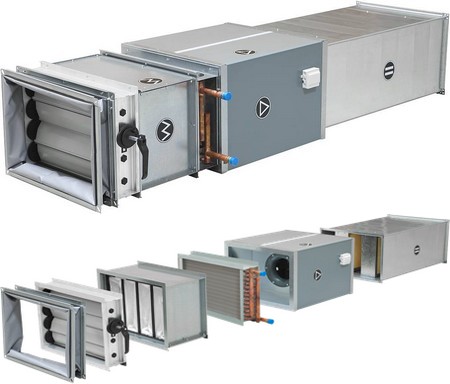

Cерия агрегатов VENTUS N-type — это сборные модульные системы подготовки воздуха, предназначенные для компактного подпотолочного монтажа и интеграции в систему прямоуголных воздуховодов. Это подходящее и экономное техническое решение для строений, у которых отсутствуют технические помещения, где можно разместить оборудование.

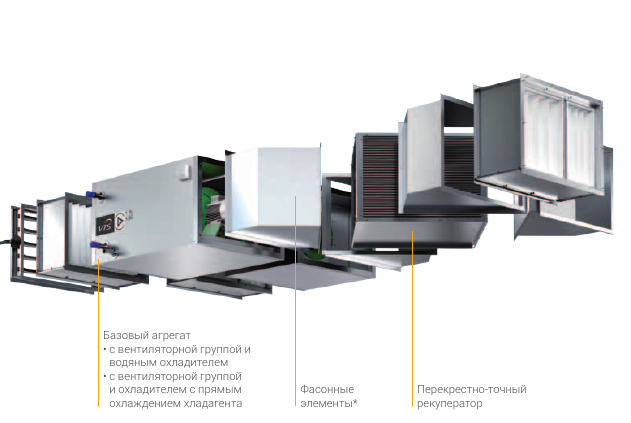

Каждая функция VENTUS N-type обеспечивается отдельной секцией, что позволяет заказчику свободно конфигурировать последовательность секций.

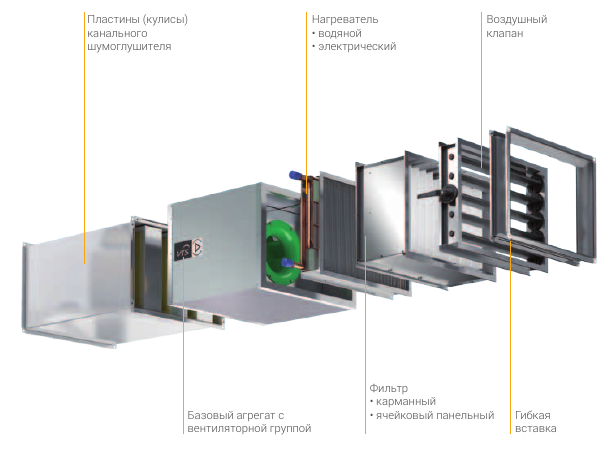

В зависимости от проектного задания у агрегата гибко подбирается необходимая конфигурация блоков, выполненных по всем требованиям герметичности, шумо- и термоизоляции, где каждый из блоков отвечает за конкретную функцию:

• базовый агрегат с вентиляторной группой (вентиляторная секция), V;
• секция водяного охладжения, CW;
• секция охлаждения с прямым испарением хладагента (фреоновое), DX;
• секция нагревателя водяного, WH;
• секция нагревателя электрического, EH;
• секция фильтров, карманный или ячейковый (F7 — секция карманного фильтра EU7, M5 — секция карманного фильтра EU5, G4 — секция ячейкового фильтра класса EU4);
• секция шумоглушения, S;
• секция утилизации энергии (перекрестно-точный рекуператор), PCR.

Базовые секции могут выполняться в вариантах:

секция вентиляторной группы;

секция вентиляторной группы с водяным охладителем;

секция вентиляторной группы с фреоновым охладителем.

Жесткий корпус вентиляторной секции выполнен в виде бескаркасной конструкции из 40 мм панелей, состоящих из сендвича в виде двух стальных листов с антикоррозионным оцинкованным покрытием и слоя пенополиуретана между ними. Снаружи корпус дополнительно защищен алюцинковым покрытием.

Вентиляторные группы представляют собой высокоэффективные вентиляторы типа PLUG с рабочими колесами с прямым приводом.

Улучшенные аэродинамические характеристики рабочего колеса благодаря меньшим потерям давления из-за завихрений воздушного потока. Материал рабочего колеса - износостойкий полимер с добавлением стекловолокна.

Менее шумная работа и высокий КПД вентиляторов.

Стандартно регулирование электродвигателя производится преобразователем частоты.

Трехфазные АС-двигатели отличаются долговечностью благодаря подшипникам, ресурс до 100 000 часов. Степень защиты IP55.

Энергоутилизатор перекрестно-точного типа отличается высоким коэффициентом рекуперации - до 65%. Осуществляется теплообмен между выходящим и приточным воздухом, разделение потоков до 99,9%.

Кроме этого, вентиляционные установки оснащаются клапанами, гибкими вставками, фасонными элементами и автоматикой.

В комплект автоматики подбираются по необходимости: программируемый контроллер с пультом дистанционного управления для настройки параметров системы вентиляции и кондиционирования, преобразователи частоты, датчики температуры приточного и вытяжного воздуха (канальные), датчики температуры обратной воды (накладные), термостаты защиты водяного нагревателя от замерзания, трехходовые клапаны с сервоприводом, манометры, узлы регулирования тепловой мощности и щиты управления вентустановками.

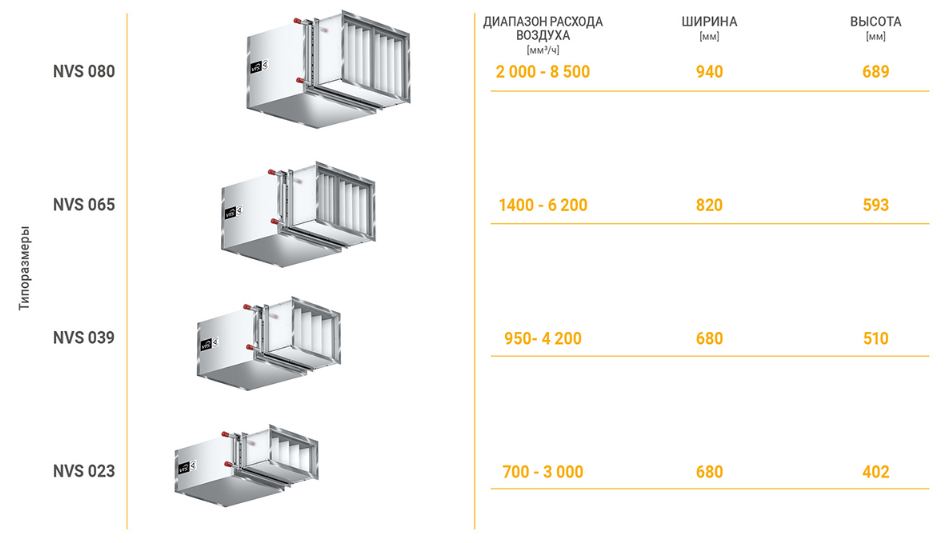

Выпускаются вентагрегаты четырех типоразмеров: NVS23, NVS39, NVS65 и NVS80.

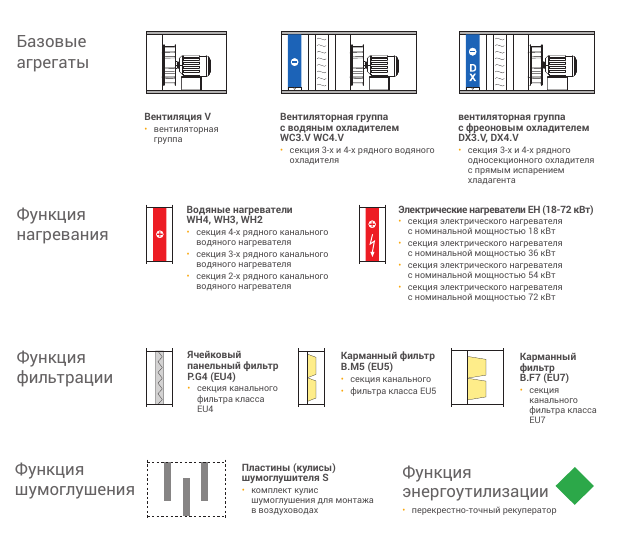

Основные и дополнительные функции
