Канальные увлажнители воздуха MYCOND

Поддержание нормативной влажности воздуха - залог качественного и здорового микроклимата.

Что такое влажность воздуха?

Качество воздуха, температура и его влажность — основные показатели микроклимата в помещении.

Поддержание определенного уровня влажности необходимо как для технологических процессов, так и для здоровья людей, находящихся в помещениях.

По санитарным нормам для комфортного и здорового микроклимата в помещениях, где постоянно находятся люди, требуется соблюдение пределов уровня влажности от 40 до 55% RH.

Влияние уровня влажности на здоровье людей

Пересушенный воздух отрицательно влияет на органы дыхания и самочувствия человека. Затрудненное дыхание, сухость слизистых, кашель и сердечные нарушения — вот последствия сухого воздуха.

Избыток влаги в воздухе приводит к одышке, утомляемости, повышенной угрозе развития вирусов и бактерий в воздухе, образованию конденсата и коррозии.

Потому точное поддержание допустимого и необходимого уровня влажности особенно важно. В условиях пересушенного воздуха для нормализации микроклимата несомненно полезными станут увлажнители воздуха. Такие устройства разделяют на бытовые и промышленные, в зависимости от области применения.

По способу установки можно выделить два способа установки увлажнителей:

  1. непосредственно в помещении (стационарные или мобильные);
  2. канальной установки.

Разнообразие конструкций канальных увлажнителей

По принципу действия, а следовательно - и по конструкции, увлажнители канального типа бывают:

  1. электродные — с простой установкой и обслуживанием;
  2. ТЭНовые — работающие в воде после очистной станции или осмоса;
  3. адиабатические — не только увлажняют, но и частично охлаждают воздух.

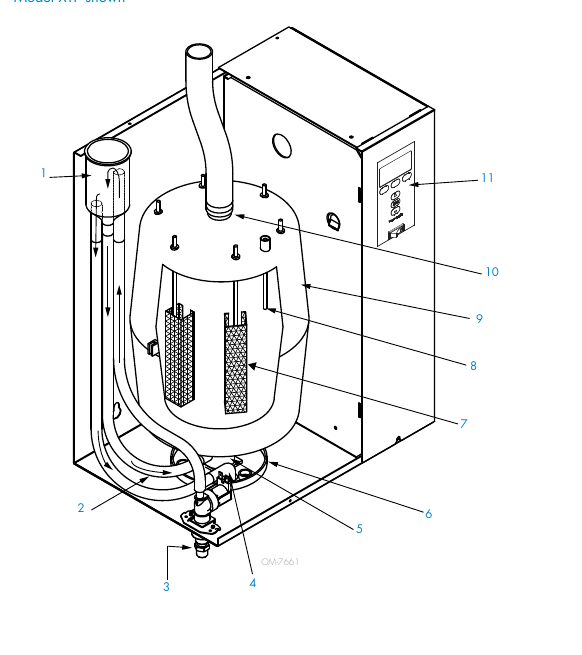

Строение электродных увлажнителей

Конструкция электродного увлажнителя включает несколько составляющих:

  • корпус;
  • патрубок подключения увлажнителя к системе подачи воды (2);
  • сливной патрубок (3);
  • цилиндр с электродами (9);
  • патрубок выхода пара (10);
  • панель управления (11);
  • парораспределительная трубка;
  • датчики влажности.

Подбор канального увлажнителя

Увлажнитель канального типа выбирают, учитывая:

  • показатель расхода воздуха от системы вентиляции;
  • температуру воздуха внутри и снаружи помещения;
  • объем помещения;
  • требуемый уровень влажности воздуха внутри помещения.

Принцип работы канального увлажнителя воздуха

Работа увлажнителя по принципу изотермического увлажнения состоит в том, что при прохождении электротока через воду между двумя электродами вода нагревается до кипения, и образуемый пар переходит в окружающий воздух. Это принцип эффекта Джоуля.

Контроллер увлажнителя регулирует величину тока, количество образуемого пара пропорционально току в электродах. Поднимая или опуская через подачу уровень воды в цилиндре, регулируется процесс парообразования. Для предупреждения накопления накипи в цилиндре, остаток воды автоматически периодически сливается и цилиндр заполняется новой водой.

Цилиндры с электродами периодически нуждаются в чистке или замене из-за образования известковой накипи.

Достоинствами таких увлажнителей является простота устройства, легкость управления, широкий модельный ряд и универсальность во многих технологических применениях.

​Принцип совместной работы вентиляционной установки и канального увлажнителя

Приточно-вытяжная вентиляционная установка с рекуперацией, подсоединенная в систему воздуховодов, под давлением подает и обрабатывает приточный воздух, очищая и нагревая его до необходимой температуры. Канальный увлажнитель подсоединен к воздуховодам после установки. Измеряя уровень влажности, он по команде контроллера подает через парораспределительную форсунку определенное количество пара, чтобы воздух, попадающий в помещение, имел заданный уровень влажности.

Через воздухораспределительные решетки и систему воздуховодов происходит равномерное распределение увлажненного воздуха по объему помещения. Датчик уровня влажности, установленный в приточном воздуховоде, контролирует уровень влажности воздуха, не допуская образования конденсата в воздуховодах. Вентиляционная установка отвечает за нормативный воздухообмен, в процессе подачи воздуха постепенно в воздухе помещения достигается необходимая концентрация влаги.

Одновременное удаление вытяжного воздуха помогает равномерному распределению свежего увлажненного воздуха по объему помещения. Это должна обеспечить правильная схема расположения приточных и вытяжных решеток.

В вытяжном воздуховоде установлен датчик уровня влажности, который измеряет реальное значение относительной влажности воздуха в помещении. Увлажнитель будет работать до момента, когда уровень влажности на выходе из помещения не станет соответствовать заданному контроллером.

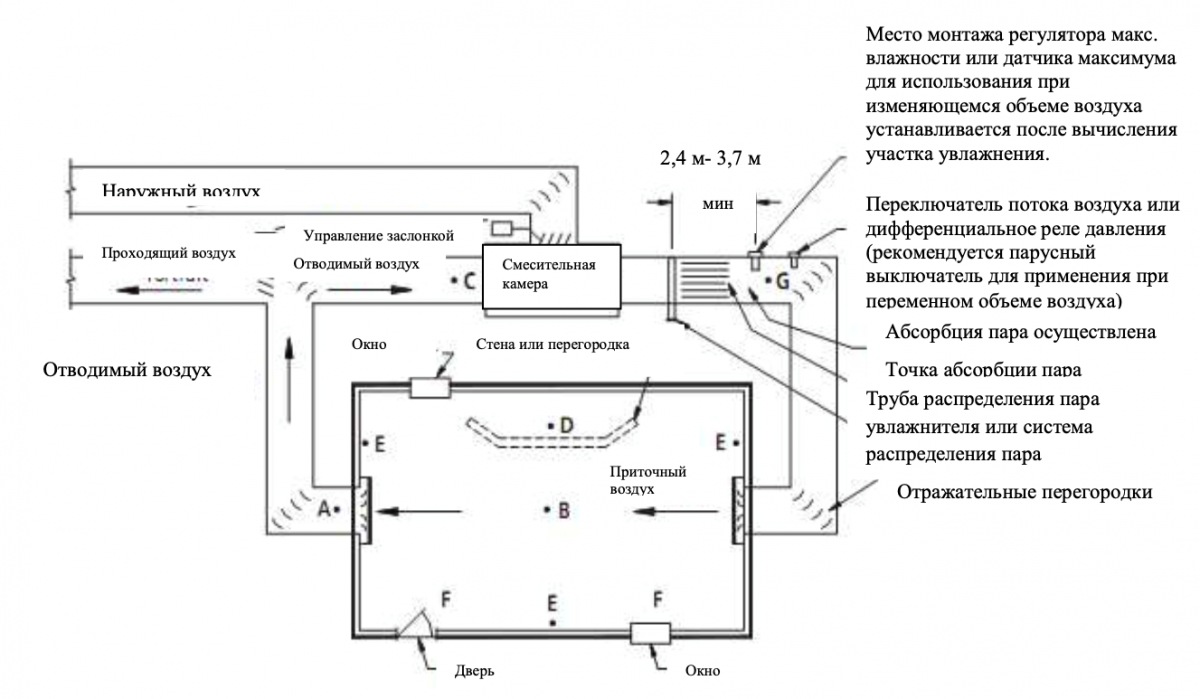

​Рекомендации по выбору монтажного расположения регулятора влажности (датчика / гигростата)

  • А — идеальное расположение для наилучшего равномерного смешивания сухого и увлажненного с постоянным температурным регулированием.
  • В — возможное положение датчика, но на показания датчика и точность управления влажностью могут оказывать влияние близкое расположение от распределительных решеток или источников освещения, излучающих тепло.
  • С — не рекомендуется для установки: смешиваются обратный и приточный потоки, данные по уровню влажности суммарные.
  • D, Е, F — в этих местах не рекомендуется установка гигростатов или датчиков влажности.
  • G — лучшее место для установки гигростата максимума, датчика влажности и переключателя воздушного потока. Расстояние удаления выбирается в зависимости от допустимого участка увлажнения.



Для поддержания одинакового уровня влажности в нескольких комнатах можно применять один канальный увлажнитель. Если необходимо поддерживать разные показатели влажности — устанавливают индивидуальные системы увлажнения канального или настенного монтажа.

​Выводы

Канальные увлажнители работают в автоматическом режиме и не требуют постоянного надзора, как бытовые увлажнители. Интегрированные в систему вентиляции, такие устройства полностью контролируют уровень влажности в помещениях, причем в помещениях осуществляется качественный воздухообмен. Воздух чистый, увлажненный до наиболее комфортного для здоровья уровня и полезный для людей. Канальные увлажнители для коммерческого применения необходимы, чтобы экономично и точно поддерживать нужный для технологических условий уровень влажности. Наиболее целесообразна установка канальных увлажнителей на этапе монтажа вентиляции, в паре с современными энергоэффективными вентиляционными установками с рекуперацией тепла.
