Экономная вентиляция: вентиляционные установки с рекуперацией тепла

Утилизация и полное использование энергии воздуха в системах вентиляции намного сокращает потери тепла и дает возможность экономить затраты на отопление. Функцию возврата тепла назад в помещения выполняет рекуператор.

Самое главное назначение рекуператора - сохранить, вернуть тепло (или летом - прохладу) уходящего из дома воздуха назад в помещения. Вытяжной теплый воздух в вентиляционной установке проходит через теплообменник, где отдает тепло холодному свежему воздуху, подаваемому в помещение. Передача тепла от вытяжного воздуха к приточному происходит через тонкие, хорошо проводящие тепло, стенки теплообменника. Потоки воздуха в рекуператоре разделены и не смешиваются, эффективность теплообмена достаточно высокая - до 75 - 90%! Рекуператоры - .

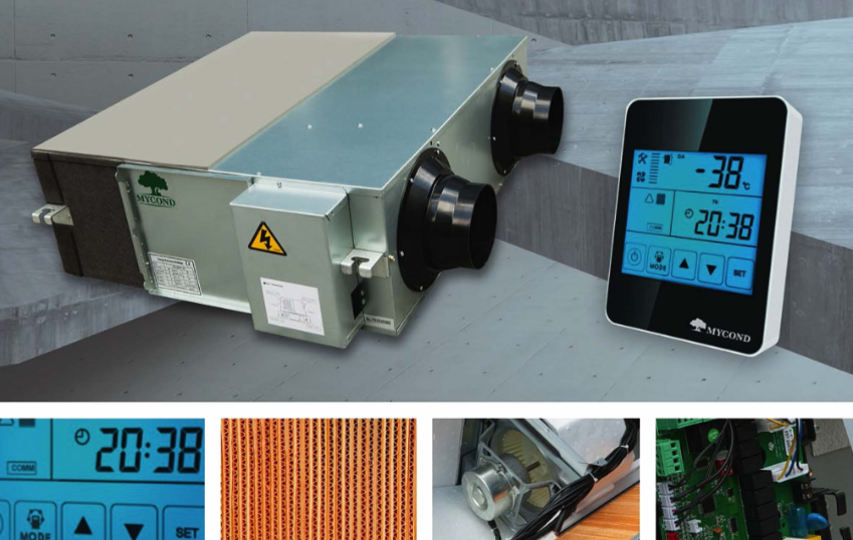

Особенности и преимущества вентиляционных установок MYCOND

Вентустановки с рекуперацией тепла от MYCOND - инновационное энергосберегающее оборудование, они выполняют несколько основных задач:

  1. Снабжают помещения свежим воздухом и удаляют отработанные воздушные массы с необходимой кратностью воздухообмена.
  2. Приточный воздух в холодное время года нагревается теплом уходящего воздуха. Уменьшается нагрузка на отопительную систему.
  3. Летом приточный воздух охлаждается выходящим воздухом, снижаются затраты на систему кондиционирования.

Вентиляционные установки MYCOND широко применяются для энергосберегающей вентиляции жилых зданий, коммерческих и производственных помещений. Их преимущества:

  1. Эффективный и регулируемый воздухообмен, чистый воздух поступает в нужных количествах.
  2. Качественная фильтрация воздуха встроенными фильтрами.
  3. Сокращение теплопотерь и снижение затрат на обогрев благодаря рекуперации тепла.
  4. Рекуперация тепла и влаги.
  5. Высокий уровень автоматики управления.
  6. Интеллектуальная защита рекуператора от обмерзания.
  7. Отличные показатели звукотермоизоляции, надежная электрозащита установки.

В современных строениях с повышенной термоизоляцией и с герметичными энергосберегающими окнами установка принудительной системы приточно-вытяжной вентиляции особенно актуальна. Показатели энергоэффективности таких строений с современной экономной вентиляцией самые высокие. Расходы на отопление и вентиляцию благодаря рекуперации энергии минимальны.

Рассмотрим преимущества внедрения вентустановки MYCOND в жилом доме. Наиболее важным условием для ее применения является рекуперация тепла/холода. Показатели  эффективности рекуперации тепла у таких установок - до 75%. Это подчеркивает стандарты энергосбережения: система вентиляции обеспечивает дом свежим воздухом в нужном количестве, максимально сокращает теплопотери, очищает поступающий воздух от пыли, пуха и других загрязнений, контролирует влажность воздуха. При работе вентустановки летом снижается нагрузка на кондиционирование помещений. Современная система управления и утилизация энергии объясняют самые низкие затраты на вентиляцию и уменьшение затрат на отопление/кондиционирование дома.

Отметим также компактные размеры и возможность инсталляции вентустановки в ограниченном пространстве.

Кроме этого, такие вентустановки отлично интегрируются в системы низкотемпературного отопления с тепловыми насосами, а коэффициент утилизации тепла  становится более высоким. В доме реализуется наиболее экономичная система вентиляции, отопления, нагрева воды и кондиционирования, с минимальными эксплутационными затратами.

Как работает рекуператор в вентустановке

Рекуперация  - Recuperatio - в переводе с латинского - возврат, получение обратно. Рекуператором в вентустановках назвали особую конструкцию, в которой осуществляется передача (возврат) энергии от выходящего воздушного потока подаваемому внутрь помещения воздуху. Разнообразные конструкции теплообменников - рекуператоров имеют одинаковые свойства:

  • материал пластин или ячеек теплообменника отлично проводит тепло,
  • смежные каналы, пропускающие в противоположных направлениях потоки притока и вытяжки, не пересекаются, воздух притока и вытяжки не смешивается.

Этим объясняется, что почти все тепло от выходящего воздуха через теплообменник возвращается назад в помещение с потоком свежего и чистого воздуха. Эффективность возврата тепла составляет от 60 до 90%!

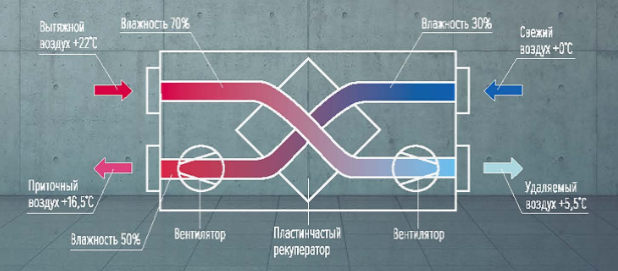

Рассмотрим, как меняется температура на входе и выходе из рекуператора в установке Mycond MV при работе в весенний период.

Выходящий воздух изменяет свою температуру с +27 оС до +5,5 оС, а поступающий воздух с 0 оС нагревается в рекуператоре до  +16,5 оС. Это означает, что система отопления не будет греть воздух с 0 до 27 оС, а только догреет помещение до этого значения. Тем самым, более чем в два раза снижается нагрузка на отопительное оборудование.

На примере расчетов эффективности применения приточно-вытяжной вентиляции с рекуперацией тепла в производственном цехе  получены такие прогнозы:

  • благодаря рекуперации тепла экономятся более 55 % средств на нагрев входящего воздуха в в осенне-зимний период;
  • и более 30% средств на охлаждение входящего воздуха с летний период.



Обзор типов рекуператоров вентустановок

Пластинчатый рекуператор изготавливается из разнородным по материалам пластин (из стали, меди, алюминия, пластика или целлюлозы) и отличается высокими показателями надежности, поскольку не имеет подвижных частей. Эффективности преобразования энергии зависит от типа метериала, температуры и скорости движения воздушных потоков.

Конструктивно различают:

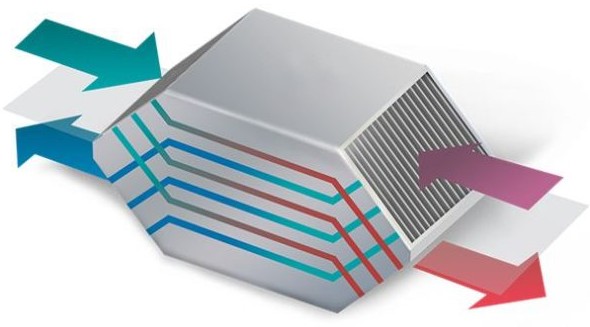

перекрестно-точные рекуператоры -  где потоки притока и вытяжки движутся по разделенным пластинами каналам перпендикулярно друг другу. Потоки не пересекаются, перетоков нет благодаря герметичности конструкции пластинчатого теплообменника. Нужна защита от обмерзания теплообменника и отвод конденсата. Рекуперация влаги в бумажных теплообменниках. Эффективность рекуперации 60–75%.

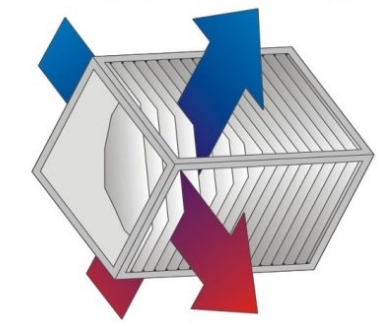

противоточные рекуператоры - потоки приточного и вытяжного воздуха движутся навстречу, в противоположных направлениях. Эффективность таких рекуператоров выше - до 80- 90% благодаря улучшению характеристик строения и лучшему теплообмену. Надежны и долговечны из-за отсутствия механических соединений. Отвод конденсата и защита от обмерзания также нужны.

Есть современные модели энтальпийных пластинчатых теплообменников с передачей тепла и влаги через материал типа мембраны, не применяются в установках большой производительности.

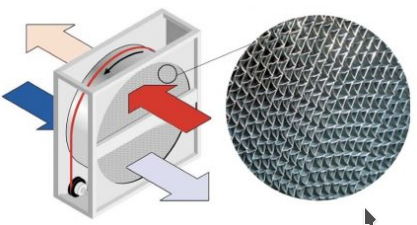

Роторные рекуператоры - представляют собой ротор, вращающийся от привода с определенной скоростью. Ротор заполнен гофрированной фольгой или другим ячеистым материалом, пропускающим воздух и передающим тепло. Ротор сначала в одной зоне нагревается вытяжным воздухом, потом при повороте проходит зону, куда подается свежий воздух. Тепло от нагретого ротора передается входящему воздуху. Потоки разделены, но частично допускается смешивание притока и вытяжки. Эффективность теплообмена до 80-85%. Благодаря дополнительному электронагреву выходящего воздуха, эти рекуператоры могут работать при низких температурах воздуха -до -20 оС. Обеспечивают влагообмен.

Применяя современную систему вентиляции с рекуперацией тепла, не только обеспечиваются контролируемые параметры микроклимата в квартире, частном доме или на любом коммерческом объекте, но и за счет сокращения потерь тепла существенно экономятся затраты на отопление и вентиляцию.  Расчетные сроки окупаемости таких эенргоэффективных систем - до 3 лет.
